Notapor blas_dani » Dom Mar 14, 2010 12:49 am

Hola:

Estoy experimentando con la numeración automática y no lo consigo. Sólo veo como matricula la textura del placeholder en todos los vagones.
Los developer docs y la wiki de Railsimulator.com tienen algunas contradicciones y no doy con el problema.

- Tengo creados los number_x. ace, creado el primary texture set correctamente, el csv (en el juego pulsando F7 veo que cada vagón tiene su matricula).
- En el 3DS tengo creado el primarydigits_x y creado el multimaterial con los placeholders según el developer docs.
- En las locomotoras demo veo que está montado de manera diferente a como indica en el developer docs, pero en el juego no funciona la numeración dinámica.

Imagino que es un problema de nomenclatura en el 3DS, alguien que haya conseguido implementar la numeración dinámica desde 3DS me podria decir como configurar correctamente este tema?

Saludos.
Avatar de Usuario
blas_dani

Mensajes: 2863
Registrado: Jue Sep 11, 2003 1:00 pm
Ubicación: Barri de Gràcia. Barcelona

Re: Numeración automática

Notapor javierfl » Dom Mar 14, 2010 4:55 am

Estoy en un proceso paralelo en este tema. Conseguí implementar la numeración dinámica sin problemas desde Canvas, y ahora más o menos lo he hecho en 3DS, usando de momento la numeración de la tolva TT para el J para probar. Luego lo haré como es debido.

Unos apuntes preliminares:

- No dices nada de los blueprint, aunque me supongo que has puesto en el del vagón la referencia el csv o no te saldrían las numeraciones en el editor de RW.

- Es crítico que el número de dígitos máximo que sea esté establecido en el nombre del objeto, según la convención: 1_0128_primarydigits_NN, siendo NN el número máximo de dígitos. En la tolva TT, por ejemplo, he usado 13.

- Es muy importante que el shader que se use para los mapas sea TrainBasicObjectDifusse.fx o no aparecen las texturas por defecto.

Por describir, más o menos el proceso, lo que he hecho, resumidamente, es lo siguiente:

- Creo un plano con 13 poligonos, del tamaño del conjunto de dígitos, al que denomino 1_0128_primarydigits_13. Obviamente sigo la convención 0NNN, siendo NNN la distancia LOD (como en cualquier otro objeto), y en este caso, se afirma que hay que añadir necesariamente lo de “primarydigits_XX, siendo XX el número de dígitos máximo a usar. No obstante se puede luego hacer más objetos para poner en otros sitios, variarlos de tamaño, de forma y hasta de número de polígonos. Para sus sucesivos objetos he usado los nombres 1_0128_primarydigits_13b, 1_0128_primarydigits_13c, etc. sin problemas. Esto me hace pensar que en realidad se deben de poder llamar como se quiera.

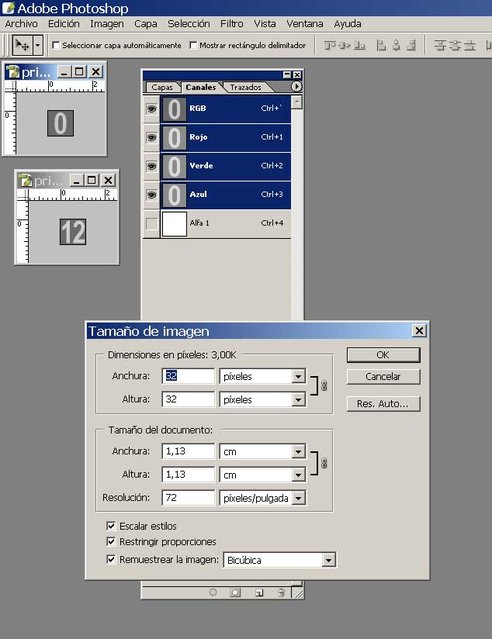

- Creo 13 aces, denominados primarynumber_0.ace a primarynumber_12.ace, con los números a 12 que coloco en la carpeta Textures del modelo. Son para referencia y merece la pena poner texturas de números para no liarse luego. Creo que aquí la denominación primarynumber_o, etc... sí que es crítica. Son como se muestra en la imagen adjunta, y se basan en los que existían en RailSimulator para esta función que en RW no encuentro, aunque han de estar por algún sitio supongo. Estos mapas son texturas de 32x32, RGB, de 32 bits, es decir con canal alpha, éste en blanco. Ya digo que son necesarios pero sólo como referencias para crear el plano y mapearlo.

Sin título-1.jpg


- Creo un material Multi/Sub-object con 13 submateriales, en cada uno de los cuales pongo cada uno de los ace anteriormente indicados, todos con el nombre de material primaydigits (no sé si esto es importante pero funciona) y Shader TranBasicObjectDifusse.fx (que sí que es importante). No me extiendo ahora en como se aplican submateriales, ya que es el mismo sistema que para cualquier otra aplicación de esto (con Edit Mesh, seleccionando poligono, set ID etc).

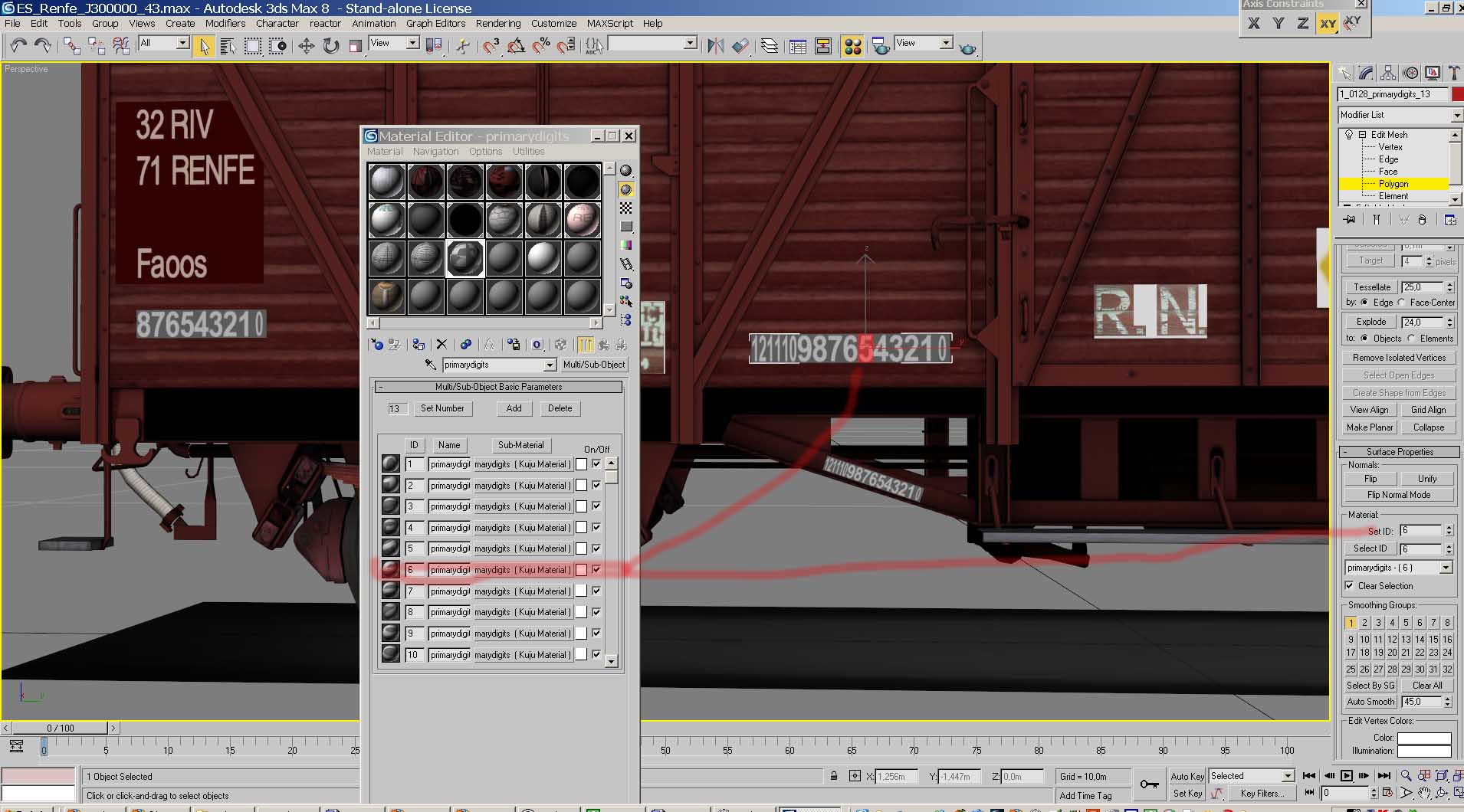

- Aplico a cada uno de los polígonos del plano que antes habíamos creado, cada uno de los ace como submateriales, empezando por la derecha con el 0 y acabando en la izquierda con el 12 (es decir que se verá 12, 11 10, 9,.... , 2, 1, 0). Observese que como el 0 corresponde a la ID 1 y el 11 a la ID 12, el 5 corresponde a la ID 6... Es un poco lío esto pero así lo hicieron los de Kuju por alguna razón (o sin ella) y lo he dejado para no experimentar más. Ver captura.

Sin título-5.jpg


- Creo las texturas ace correspondientes a los número, letras, simbolos que quiera poner y las pongo en la carpeta Textures del modelo. En este caso, los números del 0 al 9 y el guión medio -. Tienen tamaño de 32x64 con un alpha como se ve en la captura. El tamaño, coloR y forma, puede ser cualquiera en principio. Los nombro number_0.ace a number_9.ace y number_guion.ace, pero el nombre puede ser cualquiera. A estas hojas hará llamada el blueprint específico de la numeración.

Sin título-4.jpg

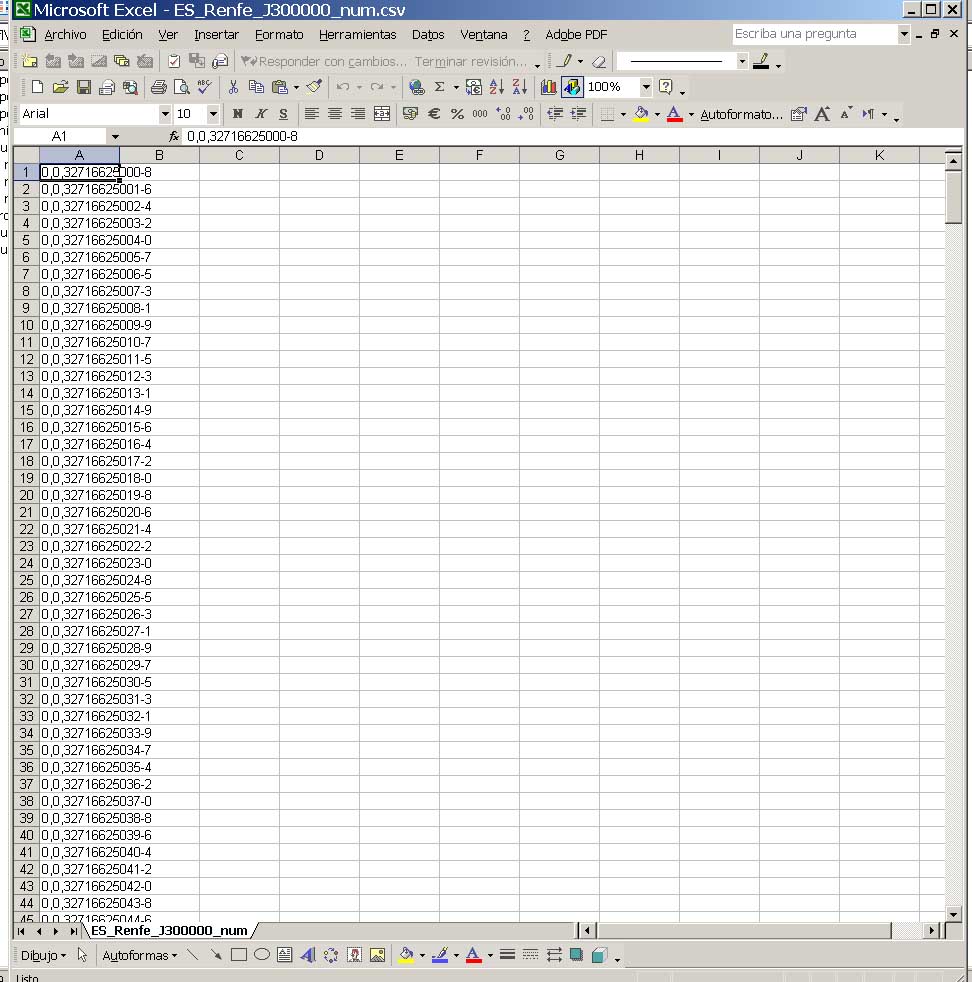

- En el blueprint del vagón incluiyo en Numbering List el fichero CSV, cuya estructura se ve en la otra captura, que es 0,0,y los trece dígitos (que incluyen un guion en este caso pero podrían incluir letras). Lo que se incluya puede ser números, letras o lo que sea que se quiera que luego aparezca asociado a una textura.

Sin título-3.jpg


- Creo el blueprint específico para las texturas de la numeración dinámica, que es uno del tipo "Named texture set blueprint", en el que hay que ir refiriendo por un lado en "Texture name" el dígito, letra o simbolo que aparece en el csv y en "Texture IC" el ace de la textura que corresponda a aquél. Así, si se pone el guión por ejemplo, cada vez que en el CSV aparezca un guión se llamará a la textura asociada con él, en este caso number_guion.ace.

Sin título-8.jpg


- Este blueprint "Named texture..." se referencia en el blueprint de vagón en el apartado "Primary named texture set".

Sin título-6.jpg


- Se exporta todo y creo que ya está. Desde luego en RW sale. Obviamente el J no debe llevar los números de una tolva TT :mrgreen: , pero ya digo que es sólo la prueba inicial. Ahora cambiarlo es muy fácil.

Sin título-7.jpg


Quizás se me ha olvidado algún paso, y desde luego no me parece que haya sido muy didáctico, pero confío que estas líneas al menos sirvan para algo. No dudes en consultar cualquier duda.

Saludos:

Javier.-
Avatar de Usuario
javierfl
grupo TrenSim

Mensajes: 9620
Registrado: Sab Ago 30, 2003 11:23 pm
Ubicación: Ciudad Astur

Re: Numeración automática

Notapor blas_dani » Dom Mar 14, 2010 9:43 am

Hola Javier:

Gracias por este detallado post. Esencialmente todo lo que comentas lo estaba haciendo igual, salvo que los primarynumber_x en mi caso eran texturas de 32x64 (este valor también funciona) y que en la definición de los sub-materiales utilizo los nombres que salen en uno de los developer docs referido a objetos y que tambien usa jjlor en sus experimentos con relojes digitales.

Pero si, habia algo que fallaba... después de mirar y remirar, contrastar tu tutorial con lo que tengo hecho, releer los developer docs, las recomendaciones de jjlor... cuando estaba a punto de tirar la toalla, veo que en el Named Texture Set Blueprint tengo definido en primer lugar el guion... será eso? pues ha sido quitarlo y voilà!! (ya decia yo que era un contubernio). Ahora tengo el guioncito al final.

Añado un par de cosillas a tu explicación:

El nombre del material debe ser el que indicas: primaydigits pero no hace falta ponerlo en los submateriales.
Hay que poner el LOD Bias a 2 e indicar TRANS en transparencia.

y poco más que añadir a tu explicación.

PD: que fuente usas para los numeros?

Saludos y gracias.
Adjuntos
Avatar de Usuario
blas_dani

Mensajes: 2863
Registrado: Jue Sep 11, 2003 1:00 pm
Ubicación: Barri de Gràcia. Barcelona

Re: Numeración automática

Notapor 030 Corpet Louvet » Dom Mar 14, 2010 11:56 am

Fantástico tutorial, gracias a los dos :D .
030 Corpet Louvet

Mensajes: 350
Registrado: Vie Nov 12, 2004 8:11 pm
Ubicación: Gijón. Asturies.

Re: Numeración automática

Notapor javierfl » Dom Mar 14, 2010 1:13 pm

Efectivamente en los submateriales no hace falta. Lo puse por ir probando y como no me dio error ahí se quedó, pero resulta innecesario.

Respecto al LOD Bias creo que el valor que se recomienda es -2 (http://www.railsimdownloads.com/wiki/ti ... r+Textures) para hacer las texturas legibles desde lejos. Creo que para número pequeños da igual (me funciona sin eso) pero posiblemente para grandes sea necesario.

Respecto de lo de poner TRANS en Transparency, en efecto hay que hacerlo, si se desea que los números queden troquelados sobre el fondo. Yo no lo he hecho porque en este caso concreto he usado el truco de poner el color de fondo del número igual al del vagón, con lo que al no haber "recorte" de la transparencia, queda más depurada la textura, aunque posiblemente lo cambie. De hecho, si no se pone TRANS, se puede usar el tema de la numeración (como ha hecho Repo) para cambiar texturas completas, lo que es interesantísimo.

Respecto de la fuente, la verdad es que no lo recuerdo, pero en cualquier caso, puedes usarlos libremente si te sirven, como cualquier otro usuario que las precise. Puedes obtenerlos sin problemas del asset de la tolva, reconvirtiendolos de los ficheros a través del KRS Bin Convert. Si tienes problemas con esto, puedo adjuntar los ace en un mensaje posterior.

Saludos:

Javier.-
Avatar de Usuario
javierfl
grupo TrenSim

Mensajes: 9620
Registrado: Sab Ago 30, 2003 11:23 pm
Ubicación: Ciudad Astur

Re: Numeración automática

Notapor javierfl » Dom Mar 14, 2010 3:53 pm

blas_dani escribió:Pero si, habia algo que fallaba... después de mirar y remirar, contrastar tu tutorial con lo que tengo hecho, releer los developer docs, las recomendaciones de jjlor... cuando estaba a punto de tirar la toalla, veo que en el Named Texture Set Blueprint tengo definido en primer lugar el guion... será eso? pues ha sido quitarlo y voilà!! (ya decia yo que era un contubernio). Ahora tengo el guioncito al final.


He comprobado eso, poniendo la textura del guión al principio del blueprint y funciona igual. Quizás el problema que has tenido es que has nombrado a la textura como number_-.ace o cosda parecida, es decir poniendo el guión en el propio nombre, cosa que sí que me ha dado problemas, ya que pienso que sólo admite en los nombres letras y números. Por eso la he llamado number_guion.ace.
